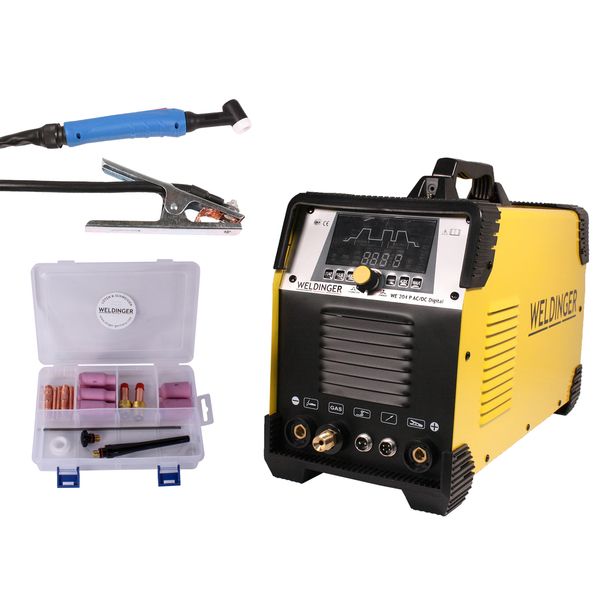

WELDINGER WIG-Schweißinverter WE 204P AC/DC
professionelles Digital-Schweißgerät der neuesten Generation, auch zum Aluminiumschweißen
vielseitig einsetzbar für Stahl, Edelstahl, Aluminium, Gusseisen, Kupfer, Bronze, Magnesium und verzinktes Material
Das WELDINGER WE 204P ACDC ist ein digitaler WIG-Schweißinverter zum Gleich- und Wechselstromschweißen. Über das übersichtlich gestaltete Digitaldisplay sind alle WIG-Funktionen per moderner Einknopfbedienung steuer- und speicherbar. Ein integriertes Parameterdiagramm informiert auf einen Blick über gewählte Einstellungen und den Status des Schweißprozesses.
Im Gegensatz zu einfacheren WIG-Geräten ist beim WE 204P ACDC eine präzise Feineinstellung aller relevanten Werte möglich, um mit dem jeweiligen Material die besten Ergebnisse zu erzielen. Im WIG- und MMA-Modus sind je 10 Schweißjobs speicherbar, was die Arbeit bei häufig verwendetem Material deutlich verkürzt, weil die Einstellungen nur einmal vorgenommen werden müssen.
Einstellbar sind im WIG-Modus:
PRE FLOW Die Gasvorströmzeit bezeichnet die Zeitspanne, die zwischen dem Drücken der Brennertaste und dem Öffnen des Gasventils liegt, bis sich der Lichtbogen bildet. Unter normalen Bedingungen sollte der Wert über 0,5 s liegen. Der Einstellbereich liegt zwischen 0,1 und 15 s.
START CURRENT Der Startstrom setzt nach dem Drücken der Brennertaste ein. Je höher der Startstrom, desto leichter bildet sich der Lichtbogen. Der Einstellbereich liegt zwischen 5-200 A.
SLOPE UP Die Anstiegszeit vom Startstrom bis zum Schweißstrom. Der Einstellbereich liegt zwischen 0-15 s.
WELDING CURRENT Der Einstellbereich des Schweißstroms liegt zwischen 5-200 A.
PULSE DUTY Hier legen Sie die Zeitdauer des Impulses fest, um die Tiefe des Einbrands zu beeinflussen. Während ein höherer Wert für einen tieferen Einbrand sorgt, wird bei einem niedrigeren Wert weniger Hitze in das Material eingebracht. Dadurch vermindert sich das Risiko, dünnere Bleche oder Kleinteile beim Schweißen durchzubrennen. Der Einstellbereich liegt zwischen 10-90%.
PULSE FREQUENCY Dies bezeichnet die Frequenz, mit welcher der Pulswert zwischen Schweißstrom und Basisstrom variiert. Der Einstellbereich liegt zwischen 0,5-1000 Hz. In der Grundeinstellung sollte er bei 100 Hz liegen.
BASE CURRENT Der Basisstrom erleichtert die Kontrolle über die Hitze, die ins Material eingebracht wird. Das Einstellen des Basisstroms ist nur während des Pulsschweißens möglich. Der Einstellbereich liegt zwischen 10-90% des Schweißstroms.
AC FREQUENCY Diese Funktion benötigen Sie beim Aluminiumschweißen. Je höher die Frequenz, desto besser sind Schweißqualität und die Konzentration des Lichtbogens. Der Einstellbereich liegt zwischen 1-250 Hz. In der Grundeinstellung sollte er bei 100 Hz liegen.
AC BALANCE Hiermit regeln Sie das Verhältnis der Zeitdauer zwischen positiver und negativer Phase. Wenn Sie den Balancewert reduzieren, bringen Sie mehr Hitze in das Material ein, erzeugen eine schmalere Naht und einen tieferen Einbrand. Gleichzeitig reduzieren Sie die Hitzebelastung der Wolframelektrode. Bei einer Erhöhung des Werts bringen Sie weniger Hitze ins Material und erzielen eine breitere Naht bei geringerem Einbrand. Die Belastung für die Elektrode ist höher. Der Einstellbereich liegt zwischen 15-50%, empfohlen werden 25%.
SLOPE DOWN Die Abstiegszeit vom Schweißstrom bis zum Schlußstrom. Der Einstellbereich liegt zwischen 0-15 s
FINAL CURRENT Hier stellen Sie den Schlußstrom für die Endkraterfüllung ein. Der Einstellbereich des Schlußstroms liegt zwischen 5-200 A.
POST GAS Die Gasnachströmzeit ist die Zeit vom Abkühlen des Lichtbogens bis zum Schließen des Gasventils. Während Gas nachströmt, schützt es das sich verfestigende Schmelzbad vor Oxidation und kühlt die Wolframelektrode ab. Ist die Nachströmzeit zu kurz, kann eine Oxidation der Schweißnaht die Folge sein. Der Einstellbereich liegt zwischen 0,1 und 15 s.
Ferner haben Sie im WIG-Modus die Möglichkeit, zwischen Normal- und Pulsbetrieb, sowie zwischen 2- und 4-Taktbetrieb zu wählen. Ein besonderes Highlight ist die Variierbarkeit des Wellenbetriebs zur Beeinflussung des Lichtbogens bei dünnen Materialien.
Elektrodenschweißen MMA
Auch beim Elektrodenschweißen erzielen Sie mit dem WE 204P ACDC professionelle Ergebnisse. Schweißstrom und Arc Force sind regelbar. Arc Force erlaubt ihnen, die Dynamik des Lichtbogens einzustellen. Wird die Lichtbogenlänge verringert, steigt die Stromstärke automatisch an, um den Bogen zu stabilisieren. Ein kleinerer Wert sorgt für einen weicheren Bogen mit geringerem Einbrand, ein höherer Wert erzeugt einen härteren, kurzen Lichtbogen für tieferen Einbrand. Der Einstellbereich liegt zwischen 0-100 A. Verschweißbar sind Stabelektroden von 1,6-4 mm Durchmesser.
Technische Daten
ED WIG/MMA 60% | 200 A/180 A |
Spannung/ Absicherung/ Netzanschluss CH | 230V/ 16A Träge/ T23 |
Amperebereich | 10-200A |
Leerlaufspannung | 59V |
regelbarer Schweißstrom WIG/MMA | 5-200 A/20-180 A |
Isolationsklasse | IP 23 |
Pulsfrequenz0,5-1000 Hz | |
Gewicht, Abmessungen | 12,7Kg / 480x200x330 mm |
Garantie 5 Jahre | Weldinger Garantie |
Art. No. | 123133 |
---|---|
Lieferfrist | 4-7 Tage |
